配电箱的工作原理
配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。
配电箱用途
便于管理，当发生电路故障时有利于检修。
配电箱和配电柜、配电盘、配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
分类
按结构特征和用途分类：
（1）固定面板式开关柜，常称开关板或配电屏。它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

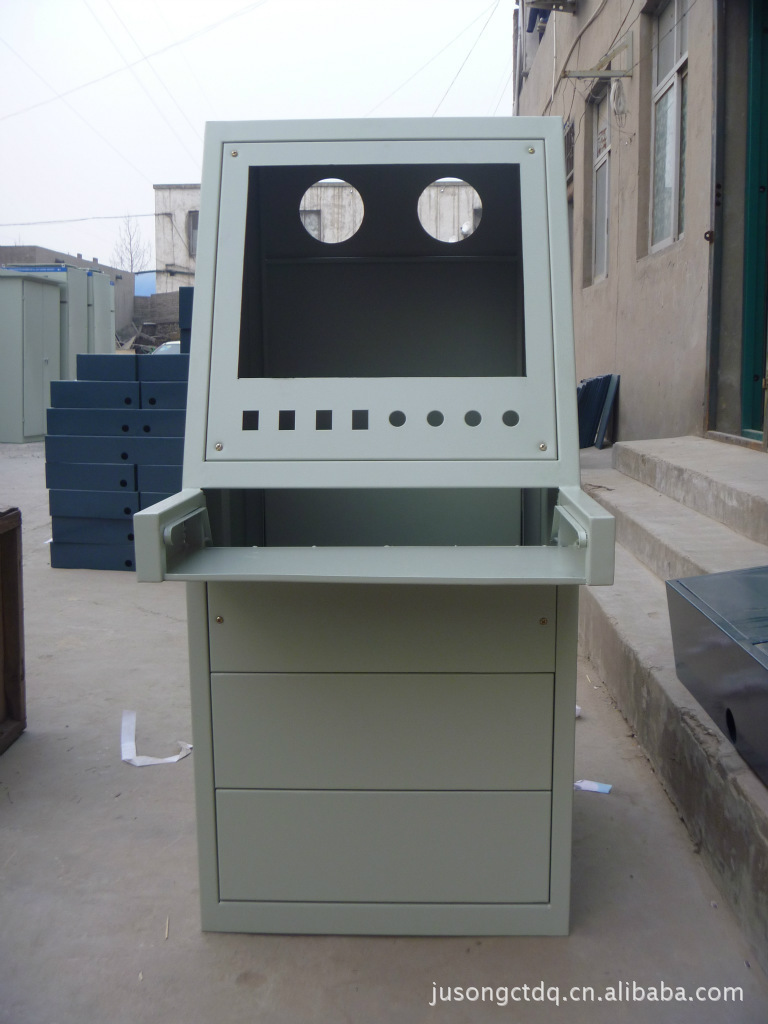

（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。防护式开关柜主要用作工艺现场的配电装置。
（3）抽屉式开关柜。这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。
（4）动力、照明配电控制箱。多为封闭式垂直安装。因使用场合不同，外壳防护等级也不同。它们主要作为工矿企业生产现场的配电装置
公司专业研发、生产、销售各种型号高低压开关柜；变频、软起动控制柜；PLC控制柜；照明配电箱等各种成套电气设备。
经过多年的发展，公司拥有先进的生产设备和成熟的制造工艺，专业技术力量雄厚。在激烈的市场竞争中，公司牢固树立质量意识，依靠科技创新，产品质量和企业信誉均获得广大用户的好评。产品远销全国各地，高压/低压预装式变电站、低压抽出式开关柜、低压无功补偿装置、低压成套开关设备、动力配电柜、配电箱等系列产品，获得了国家CQC认证中心CCC强制性产品认证书
产品性能及特点：
5、 结构紧凑，安装方便
6、 实用性强，应用广泛
7、 多折防护槽设计，可阻止脏物和水侵入
8、 前门可安装走线条或仪表安装条
9、 电缆盖板可换成冲孔板，满足各种进出线要求
10、 可用不锈钢制作，增加防护性能
11、 防护等级：取决于设计，最高可达IP65
12、 喷涂颜色：箱体为RAL7032桔纹；安装板、安装条为镀锌板
"
